PASKIRTIS

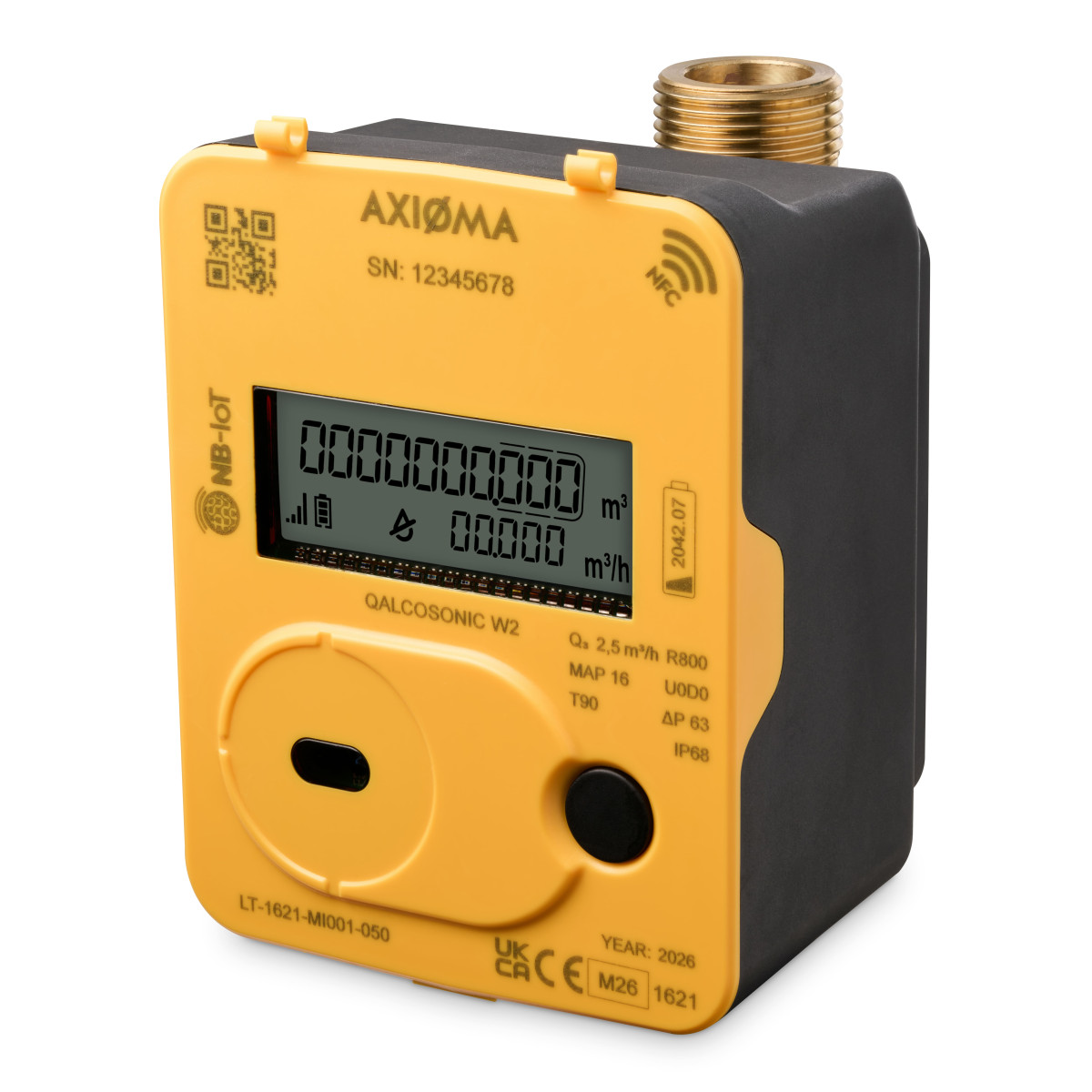

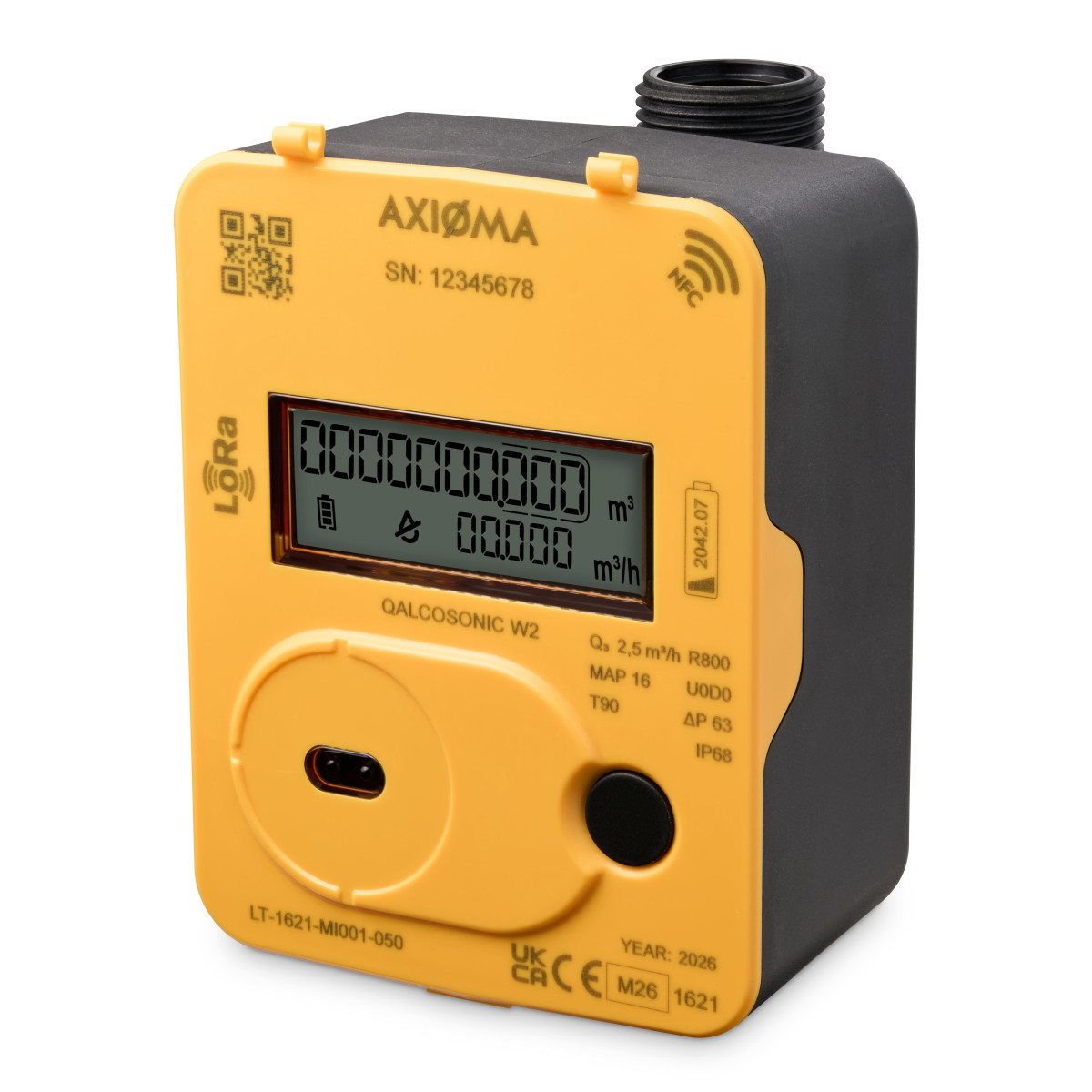

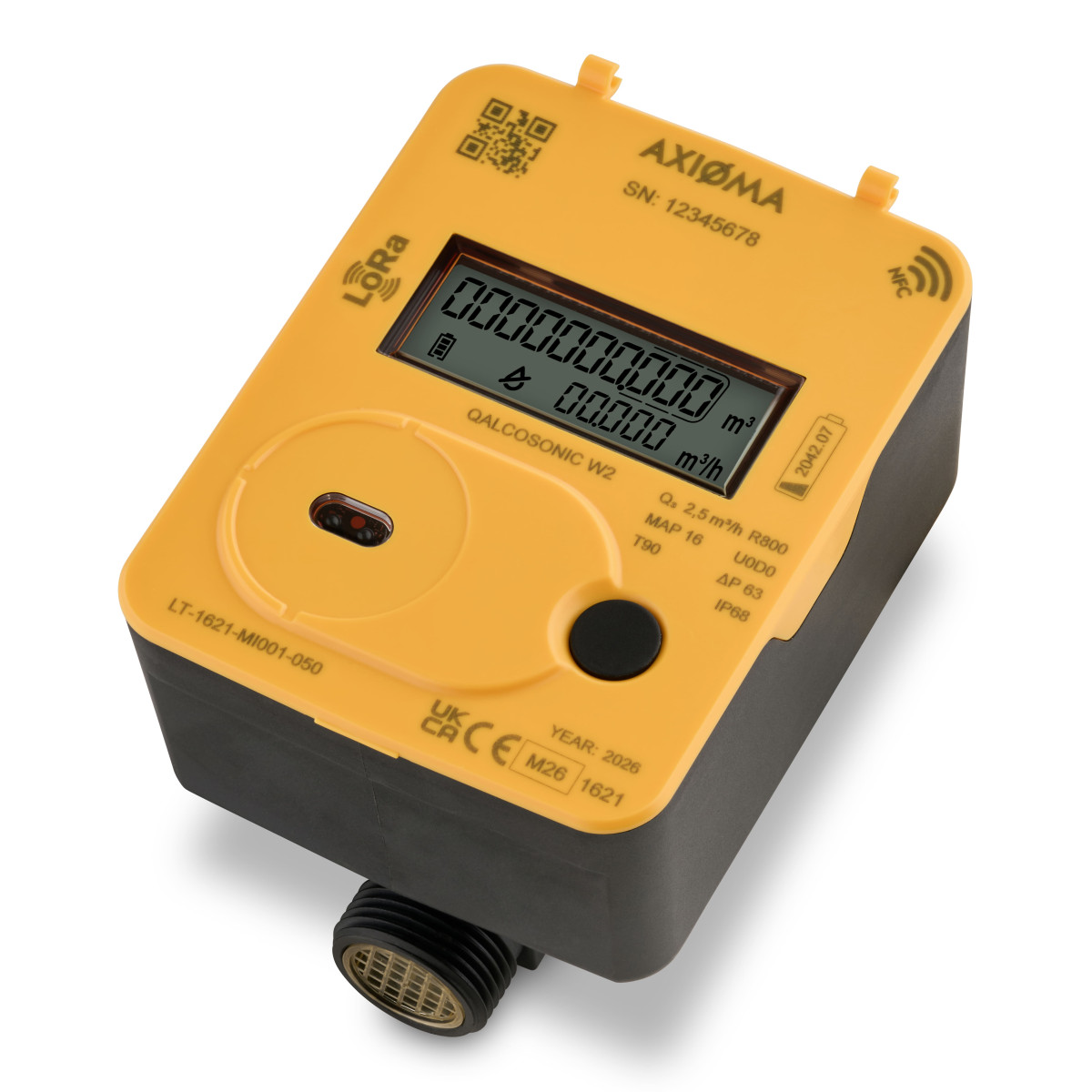

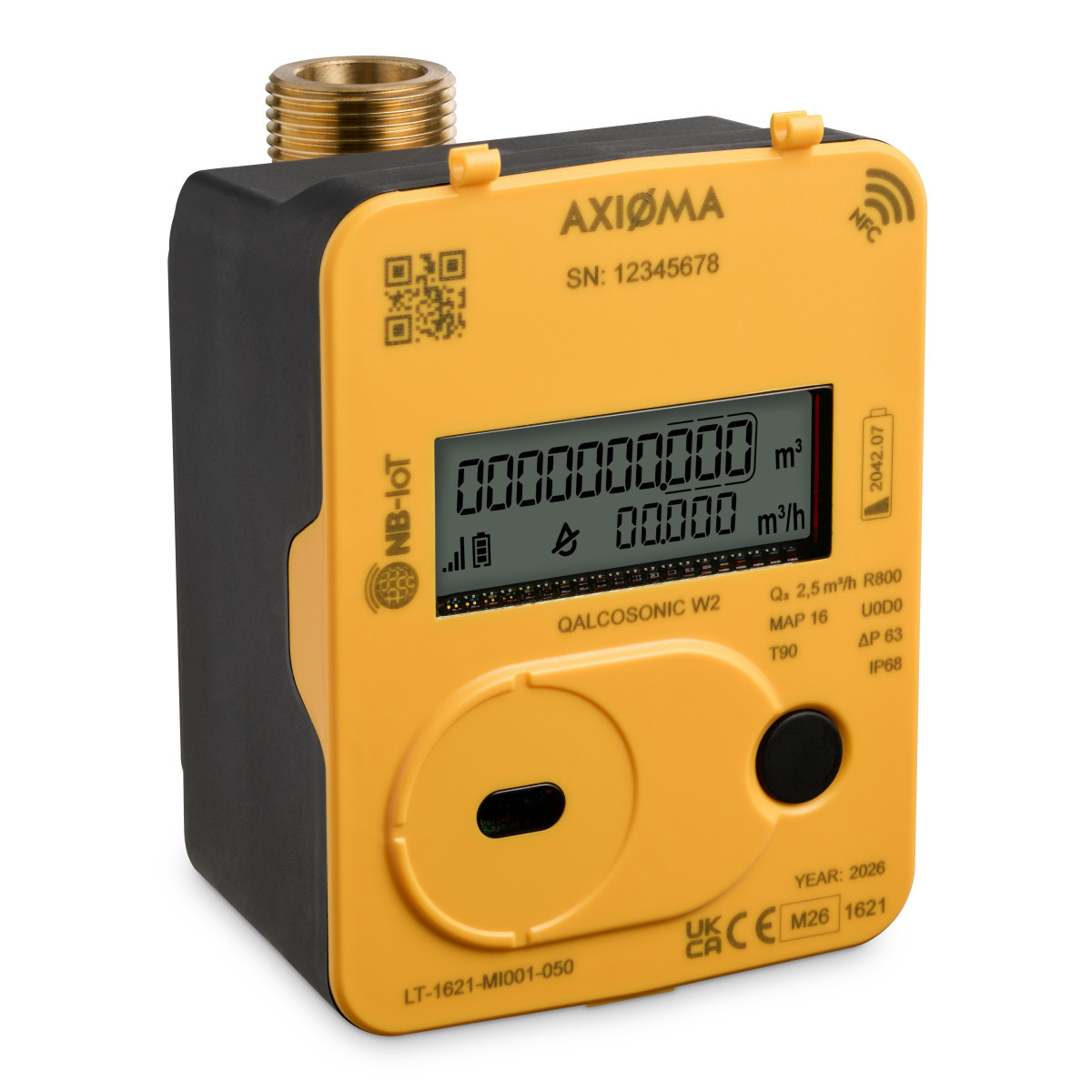

QALCOSONIC W2 tiksliai matuoja vandens suvartojimą ir leidžia nuotoliniu būdu valdyti vandens tiekimą naudojant integruotą vožtuvą. Jis padeda vandens tiekimo įmonėms užtikrinti savalaikius mokėjimus ir efektyviau valdyti vandens infrastruktūrą, o naudotojams suteikia daugiau galimybių stebėti savo vandens suvartojimą.

• Statinis vandens srauto matavimo metodas, be judančių dalių
• Didelio tikslumo vandens suvartojimo matavimas
• Pašalina matavimo paklaidas, kurias gali sukelti smėlis, suspenduotos dalelės ar oro sankaupos
• Ilgalaikis matavimo stabilumas ir patikimumas

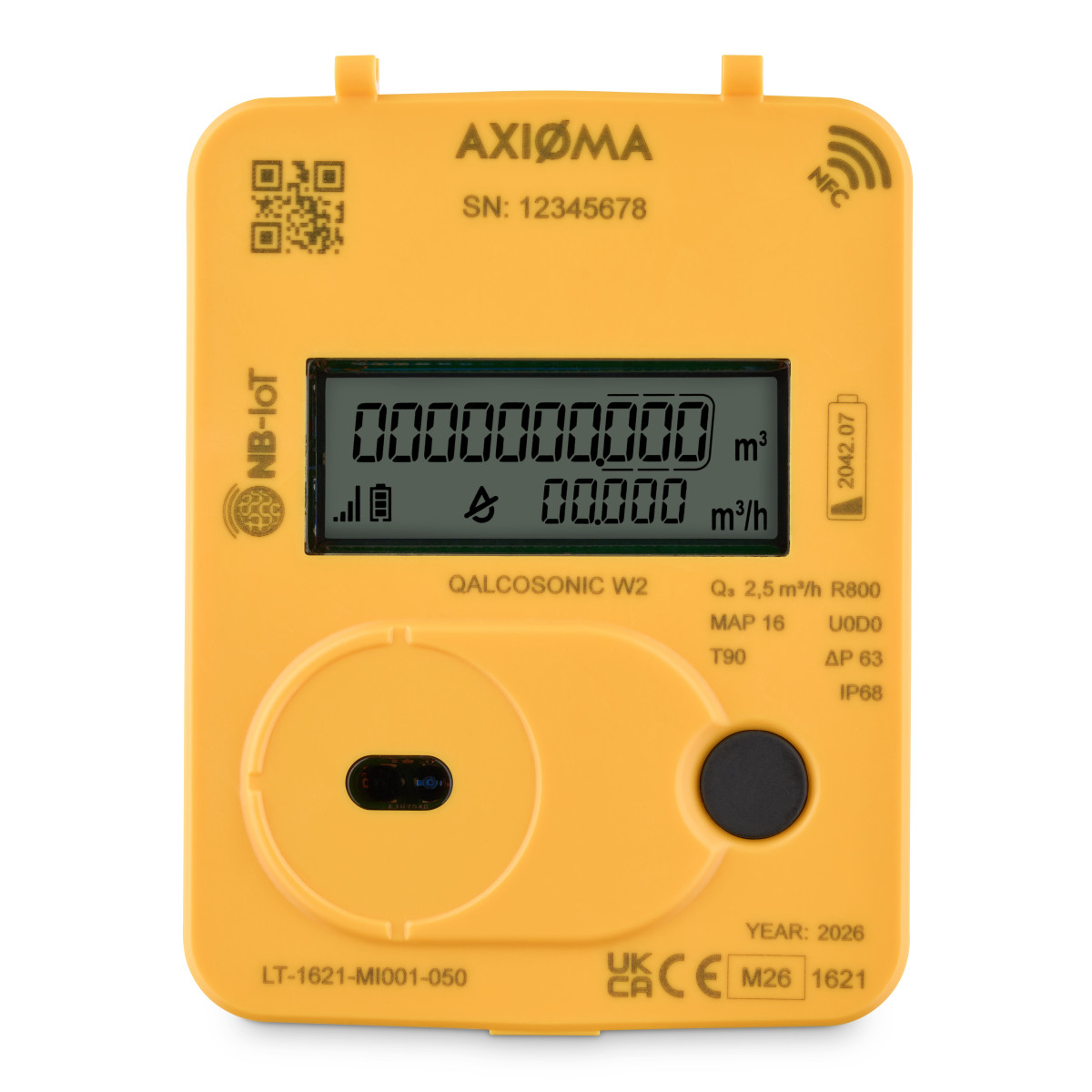

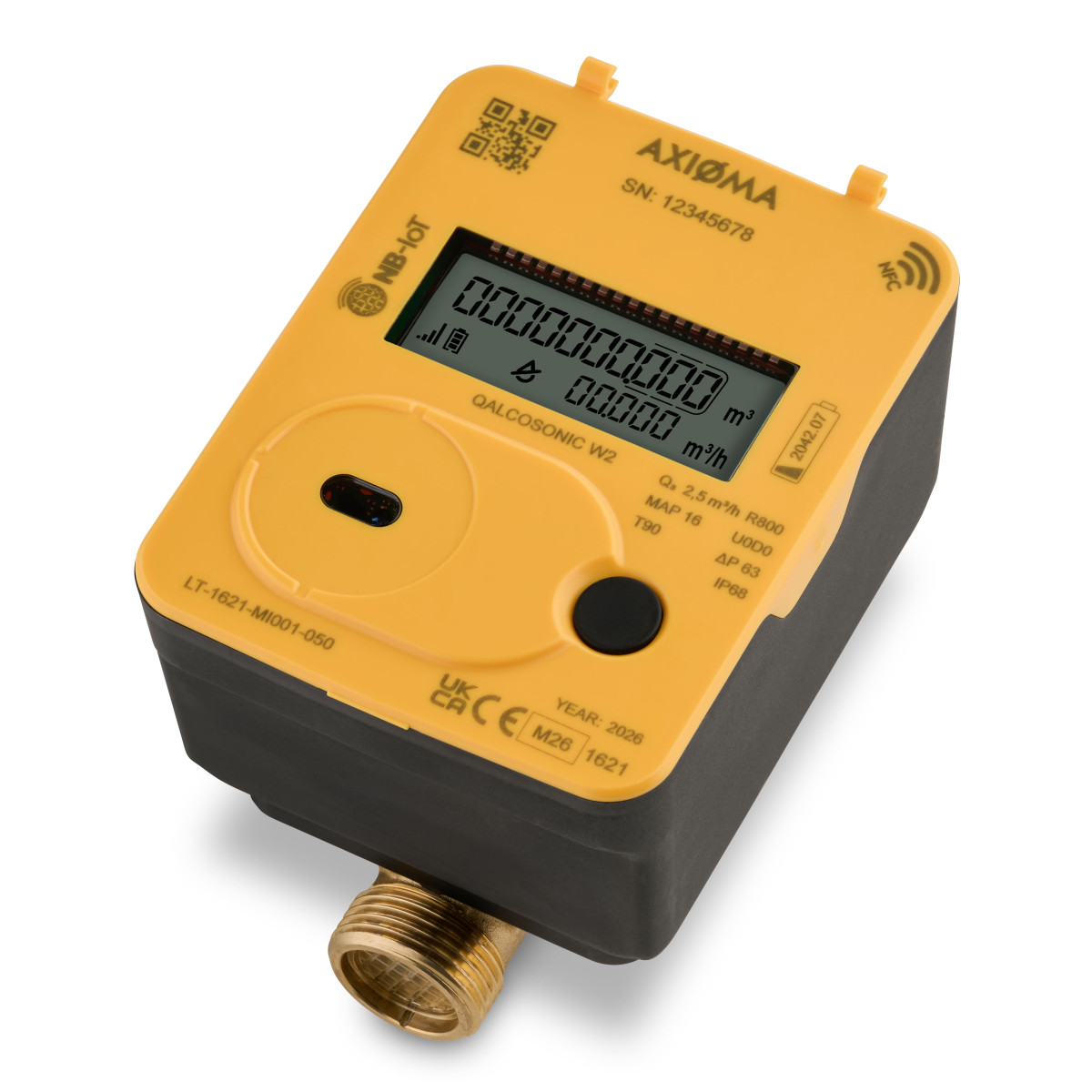

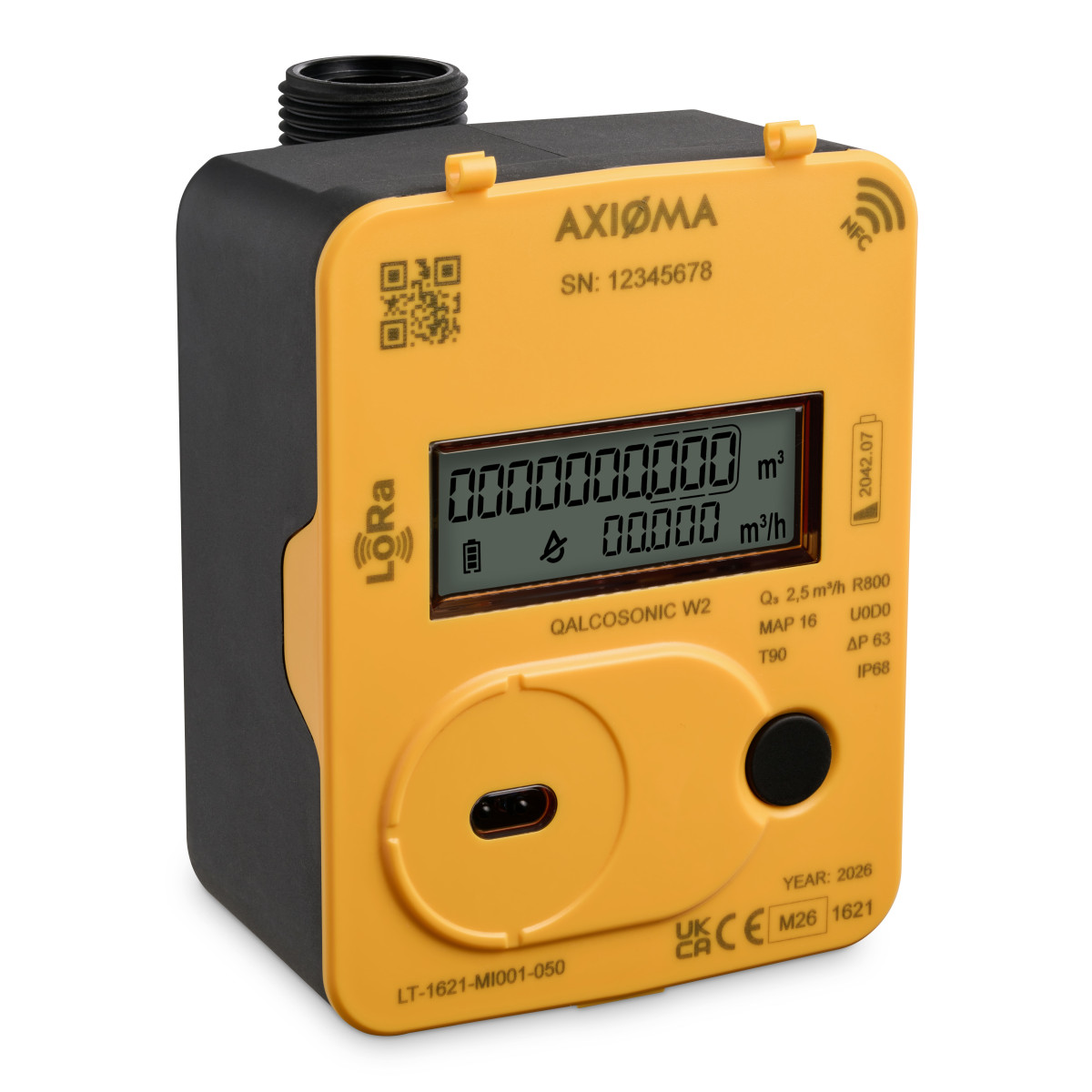

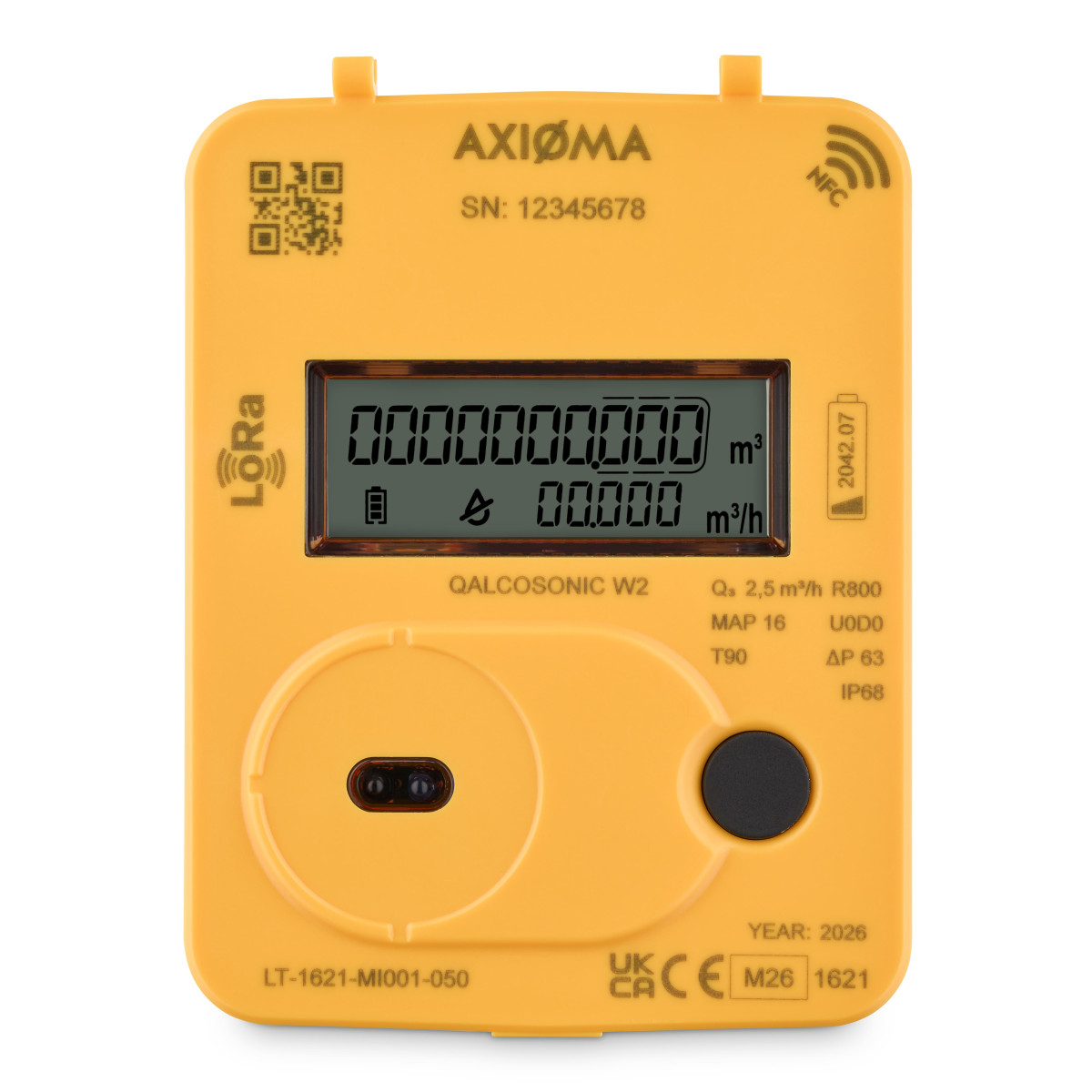

• 10 skaitmenų daugiaeilė LCD ekranas. Bendro tūrio ir momentinio srauto rodmenys
• Jautrus ir tikslus matavimas esant mažam srautui – nuo 1 l/h
• Apsaugos mechanizmai numatyti kiekvienam realaus naudojimo scenarijui
• Konfigūruojamas fizinis mygtukas korpuse
• Paros suvartojimo režimas leidžia nustatyti paros vandens suvartojimo limitą litrais
• Vožtuvo būklės stebėjimas
• Konfigūruojama dalinio vožtuvo atidarymo padėtis
• Įrengtas NFC, wM-Bus, LoRa ir NB-IoT technologijomis

PARUOŠTAS AMR

• wM-Bus 433 arba 868 MHz OMS T1
• LoRaWAN (EU863-870, AS923, AU915-928, US902-928, IN865-867 kanalų planai)
• NB-IoT (CoAP, DLMS)
• NFC

PARAMETRAVIMAS

• NFC ir optinė sąsajos, esančios viršutiniame skydelyje, leidžia nuskaityti skaitiklio duomenis ir atlikti parametravimą
• Vožtuvo ir skaitiklio parametravimas galimas nuotoliniu būdu (COTA)
• Skaitiklio programinės įrangos atnaujinimas galimas nuotoliniu būdu (FOTA)
• Skaitiklio parametravimas ir archyvinių duomenų nuskaitymas naudojant NFC, optinę sąsają arba nuotoliniu būdu

TECHNINĖS SAVYBĖS

• Temperatūros klasės T30, T50, T30/90, T90
• Nominalus srautas 1,6 / 2,5 / 4,0 m³/h
• Platus matavimo diapazonas Q3/Q1 = 80 / 160 / 250 / 315 / 400 / 500 / 800
• Tiesūs vamzdyno ruožai prieš skaitiklį ir už jo nereikalingi
• Galima montuoti bet kurioje padėtyje
• Nematuoja oro
• Elektromagnetinės aplinkos klasė E2
• Mechaninės aplinkos klasė M1
• Apsaugos klasė IP68
• Nominalus slėgis PN16
• Vidinis duomenų kaupiklis
• Priežiūros nereikalaujantis įrenginys, baterijos veikimo trukmė – iki 16 metų*
• Dvikryptis srauto matavimas
• Srauto krypties indikacija
• Skaitiklio parametravimas ir archyvinių duomenų nuskaitymas naudojant NFC, optinę sąsają arba nuotoliniu būdu

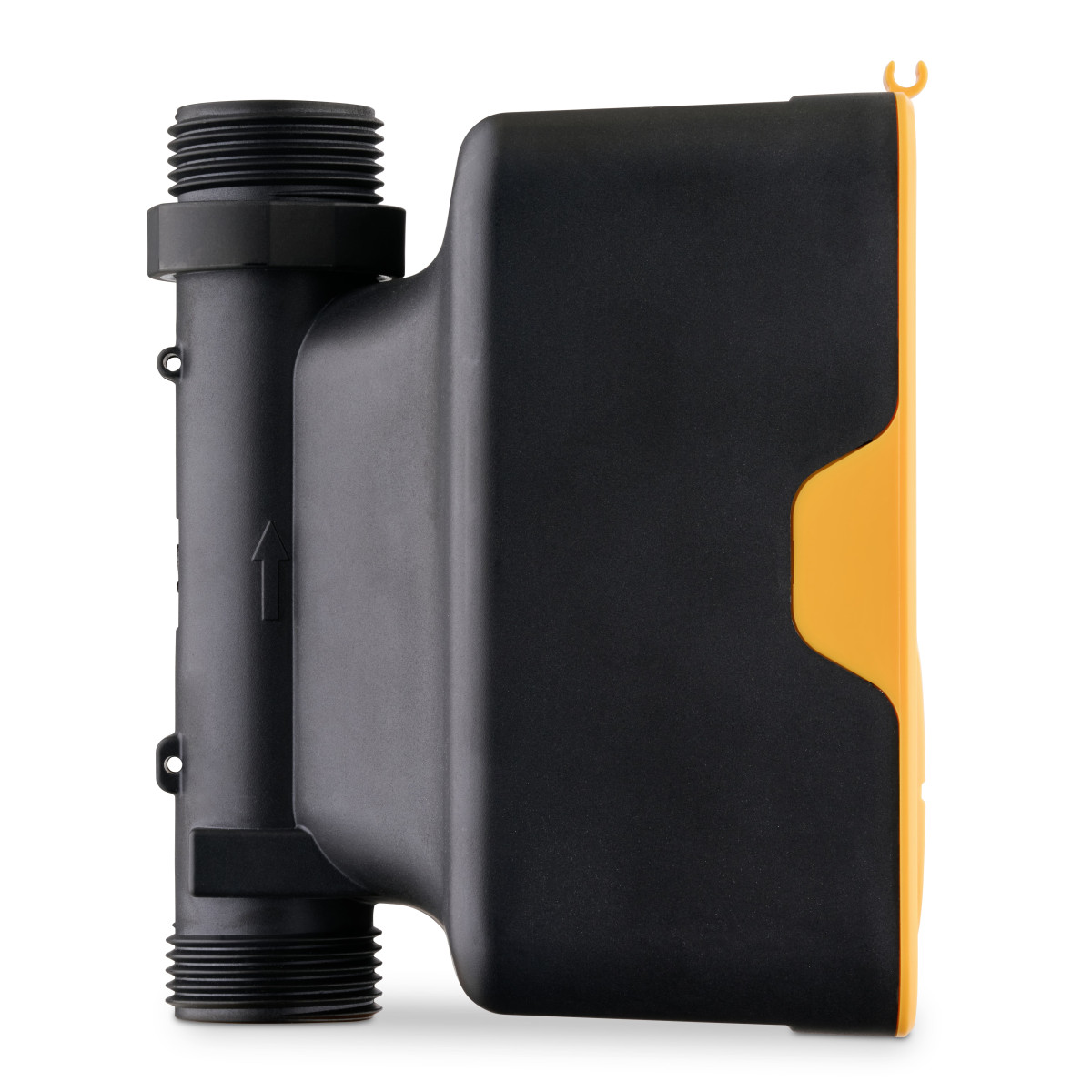

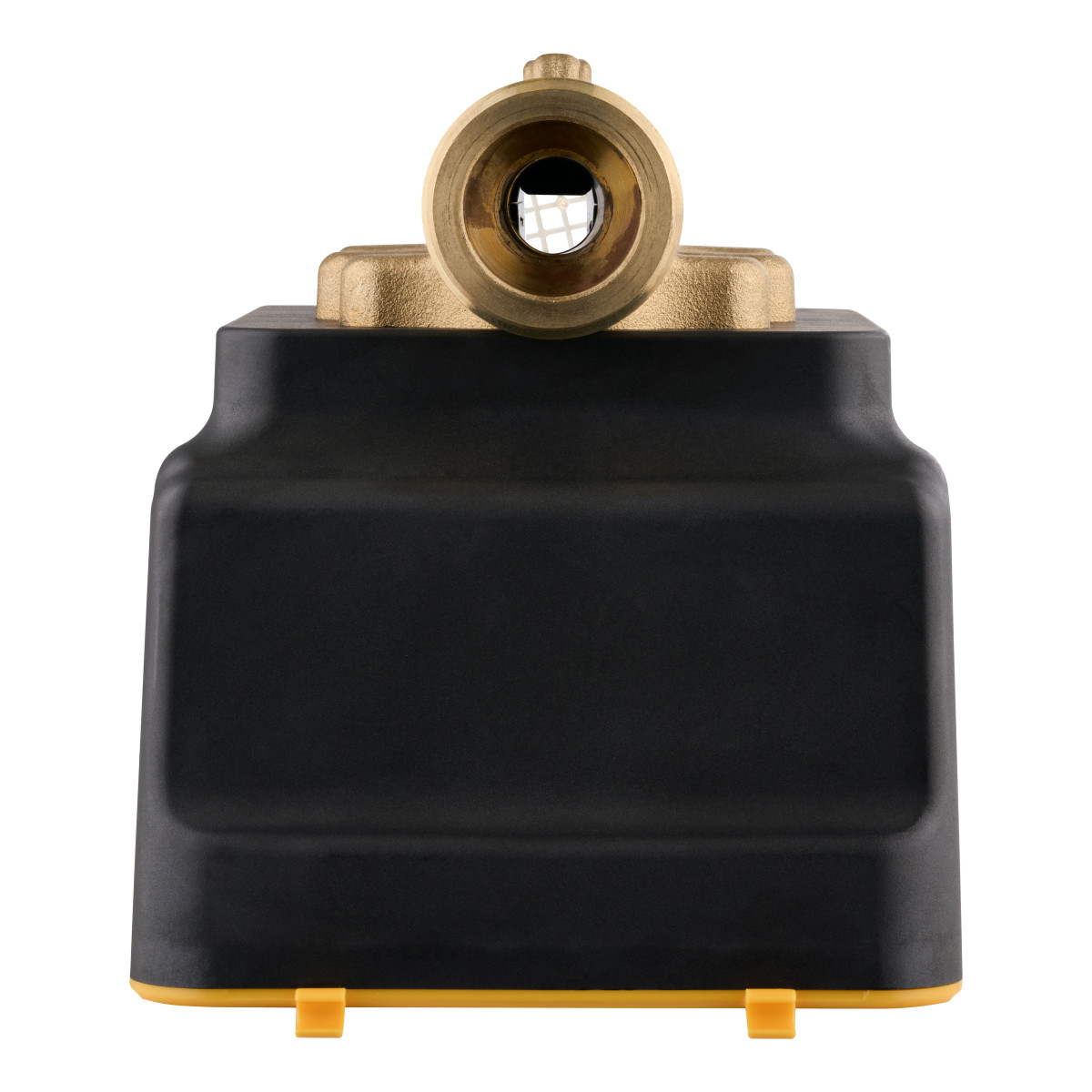

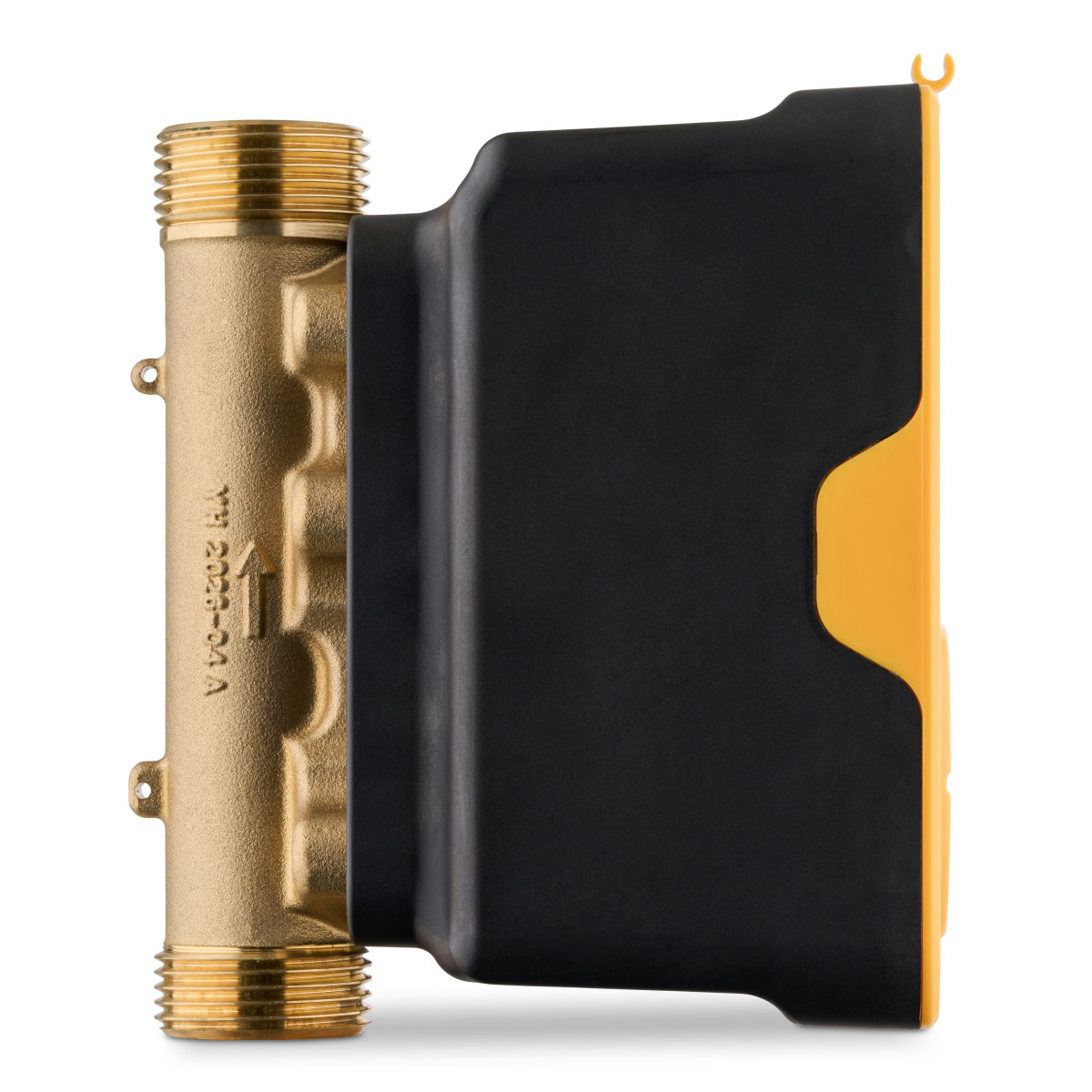

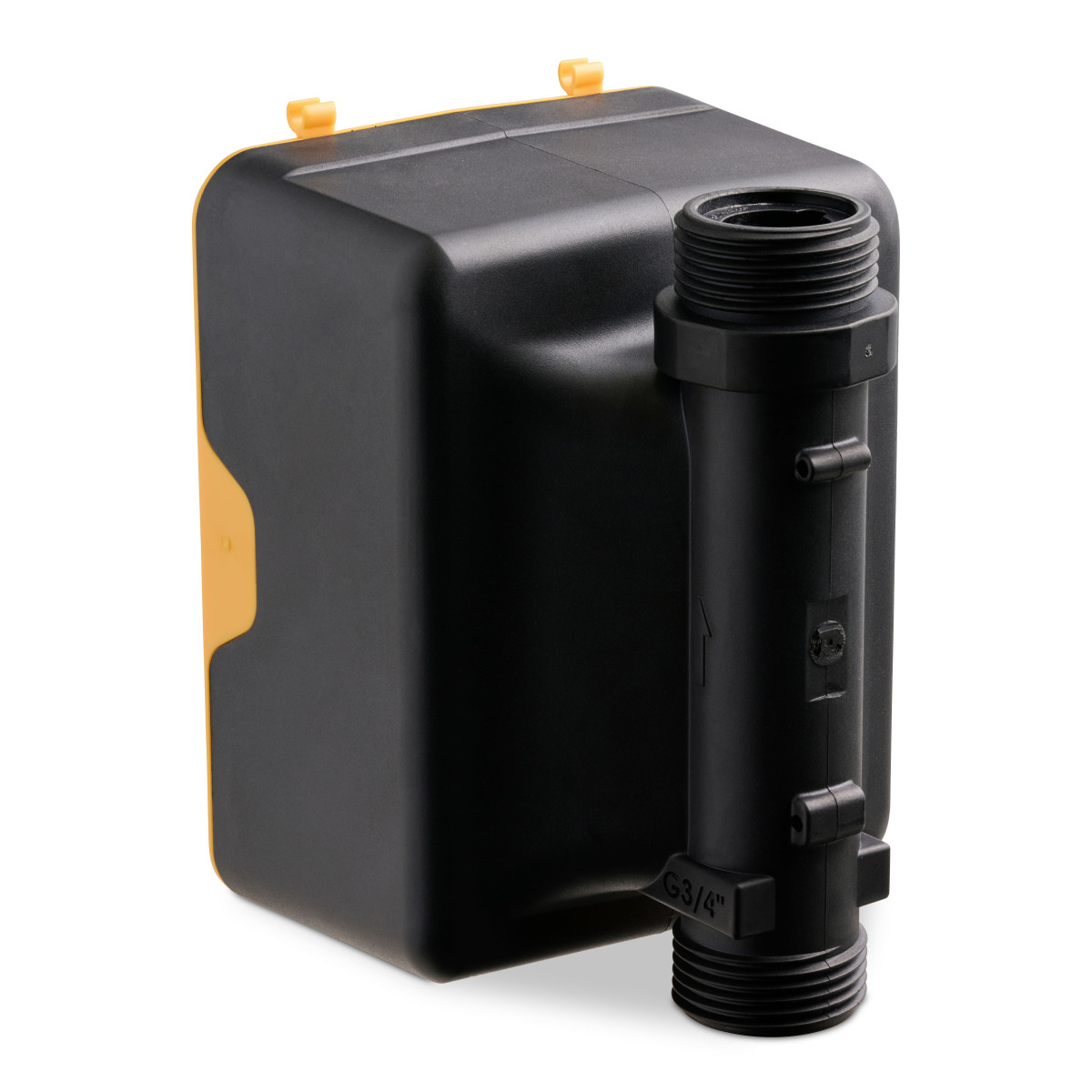

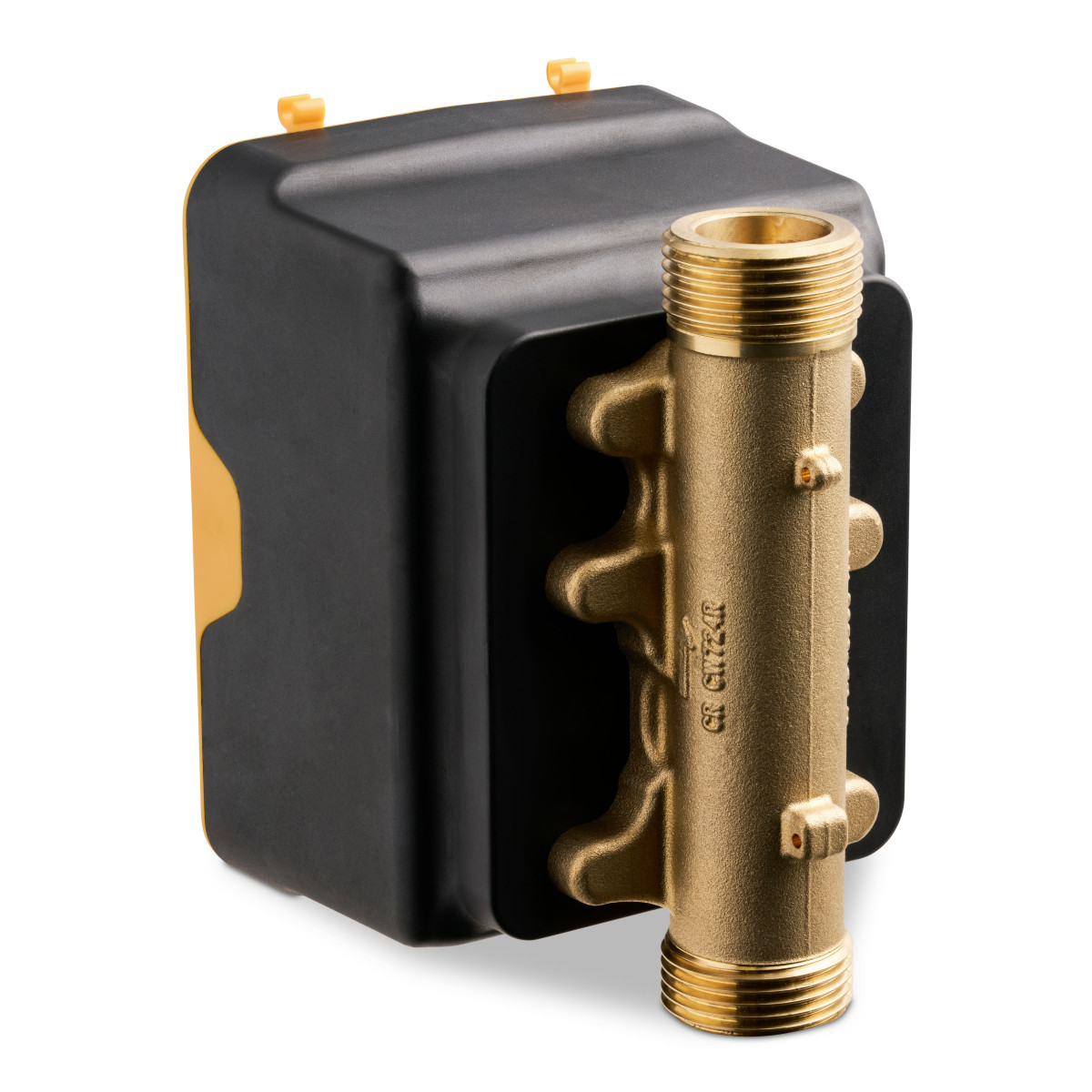

• Galimi žalvarinis ir kompozitinis korpusai
• Pažeidimo / manipuliavimo aptikimo mechanizmas
• Vožtuvo savaiminio išsivalymo mechanizmas

Priklausomai nuo ryšio ir vožtuvo nustatymų.

DUOMENŲ KAUPIKLIS IR ALARMŲ SISTEMA

• Valandinės, paros ir mėnesio išmatuotų parametrų reikšmės saugomos vidinėje atmintyje
• Integruotas radijo ryšys leidžia nuskaityti duomenis per wM-Bus telegramas: 433 MHz arba 868 MHz OMS T1 režimu, LoRaWAN arba NB-IoT
• Daugybė aliarmų ir įvykių indikacijų, įskaitant:
  • Srauto krypties indikaciją
  • Baterijos lygio indikaciją
  • Nuotėkį
  • Vamzdyno trūkį
  • Atgalinį srautą
  • Tuščią vamzdyną
  • Signalo stiprumą
  • Įspėjimo indikaciją
  • Įspėjimą apie žemą temperatūrą

TECHNINIAI DUOMENYS

• Srauto jutiklis Q3: 1,6 / 2,5 / 4,0 m³/h
• R Q3/Q1: 80 / 160 / 250 / 315 / 400 / 500
• Vandens temperatūra: 0,1–90 °C
• LCD ekranas: 10 skaitmenų
• Apsaugos klasė: IP68
• Aplinkos klasė: B (patalpose) / O (lauke) / ISO 4064
• Aplinkos temperatūra: -15 °C ... +70 °C
• Montavimo padėtis: visos padėtys – vertikaliai, horizontaliai arba įstrižai
• Nominalus slėgis: PN16 bar
• Slėgio nuostolis: 0,16 / 0,25 / 0,40
• Baterijos veikimo trukmė: iki 16 metų, priklausomai nuo ryšio ir vožtuvo nustatymų
• Matavimo vienetai: m³ / m³/h

DYDŽIAI IR MATMENYS

• DN15: L 110 mm, 165 mm
• DN20: L 130 mm, 165 mm, 190 mm
• DN15 jungtis: G ¾"
• DN20 jungtis: G 1"

* Tik kompozitinis korpusas
** Tik žalvarinis korpusas
